Portable Ultrasonic flaw detector

Specifications

1.Automated calibration,Automated gain

2.DAC,AVG,TCG,B scan,AWS

3.High-speed capture and very low noise

4.High contrast viewing

5.Nice

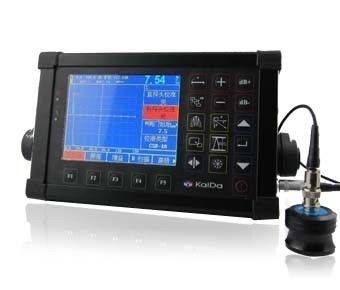

KAIRDA KUT600 Ultrasonic Flaw Detector

Overview

This is a portable industrial non-destructive flaw detector, which can rapidly, easily and accurately inspect,locate, evaluate and diagnose various defects (crack, inclusion and pinhole, etc.) in a workpiece without destruction.It can be used both in a lab and field. The instrument can be widely used in any fields that need defect inspection and quality controlling e.g. manufacturing industry, iron & steel metallurgical industry, metalworking, chemical industry, etc., also be broadly used in the active safety inspection and service-life evaluation in such fields as aerospace, railway transportation and boiler pressure vessels, etc. It is an essential instrument for non-destructive inspection industry.

When the ultrasonic wave propagates in a job, one can detect the defect in it by the influence on the propagation of ultrasonic wave based on the acoustic characteristic demonstrated by the defect in the material. Based on this principle, by using ultrasonic wave one can measure such defects as crack, pinhole and inclusion in such media as metal, non metal and composite, etc.

Measuring Range and Measuring Error

1.Range of scanning: 0 mm ~10000 mm

2.Resolution for scanning: 0.1mm (2.5mm ~100mm)

3.1mm (100 mm ~5000mm)

4.Range of gain: 0dB ~110 dB

5.D-Delay: -20μs~+3400μs

6.P-Delay: 0μs~99.99μs

7.Sound speed : 1000 m/s~15000m/s

8.Operation Environment

9.Temperature: -10°C~50°C

10.Humidity: 20%~90%RH

11.Free of strong magnetic field and corrosion.

12.Power supply

13.Li battery 7.4V 4800mAh

14.Overall Dimension and Weight

15.Overall dimension: 240mm×150mm×50mm

16.Weight: 1.6kg

Performance Features

1.Automated calibration of transducer Zero Offset and/or Velocity ;

2.Automated gain,Peak Hold and Peak Memory;

3.Automated display precise flaw location(Depth d,level p,distance s,amplitude,sz dB,);

4.Automated switch three staff gauge ((Depth d,level p,distance s);

5.100 independence setup, any criterion can be input freely, we can work in the scene without test block;

6.Big memory of 300 A graph.

7.Gate and DAC alarm;Acoustic-Optical alarm;

8.RS232/USB port,communication with pc is easy;

9.The embeded software can be online updated;

10.Li battery, continue working time up to 10 hours;

11.Display freeze;

12.Automated echo degree;

13.Angles and K-value;

14.Lock and unlock function of system parameters;

15.Dormancy and screen savers;

16.Electronic clock calendar ;

17.Two gates setting and alarm indication;

18.High-speed capture and very low noise;

19.DAC,AVG,B Scan ; Solid metal housing ;

20.Automated calculate the size of the flaw with w ide bottom type in AVG function.

21.AWS D1.1;

22.6dB DAC functions;

23.Automated make video of test process and play;

24.Provides high contrast viewing of the waveform from bright, direct sunlight to completae darkness and easy to

25.read from all angles;

26.Powerful pc software and reports can be export to excel;

Technical Parameters

1.Designation:Technical Data

2.Range of scanning (mm): Range of scanning (mm):0~10000

3.Steps: 2.5,5,10,20, 30,40,50,60,70,80,90, 100,150,200, 250, 300, 350,400,450,500,600,700,800,900,1000,2000,3000,4000,5000,6000,7000,8000,10000

4.Adjusting step: 0.1mm(2.5 mm~99.9mm),1mm(100mm~10000mm)

5.D-delay (ms): D-delay (ms):-20~+3400

6.Steps: -20,-10,0.0, 10, 20, 50,100,150,200,250,300,350,400,450,500, 600,

700,800,900,1000,1500,2000,2500,3000,3400.

7.Adjusting steps: 0.1(-20ms~999.9ms),1(1000ms~3400ms)

8.P-delay (ms): P-delay:0.0~99.99

9.Adjusting steps: 0.01

10.MTLVEL(m/s): MTLVEL:1000~15000

11.7 fixed levels: 2260,2730,3080,3230,4700,5920,6300,12000

12.Adjusting steps: 1

13.Working mode: Single probe (receiving and sending), double probe (one for receiving and another for sending), transmission (transmission probe)

14.Frequency Range (MHz): 0.5~20

15.Gain adjustment (dB): 0~120

16.Adjusting step: 0.0,0.1,0.5,1,2,6,12

17.Reject: 0%~80% of screen height, step: 1%

18.Vertical linear error: Vertical linear error is not more than 3%

19.Horizontal linear error: Not more than 0.2% in the scanning range

20.Sensitivity Leavings: ≥62 dB

21.Dynamic range: ≥34dB

22.Alarm: Three modes, i.e. forbidden wave, loss wave and auto

23.A-Scan display area: Full screen or local

24.A-Scan display freezing and de-freezing A-Scan filling

25.Data save: 300 A-Scan images (including setting of instrument)

26.Standard communication interface with PC: RS232/USB

27.Measuring unit: mm/inch

28.Battery:Li battery 7.4V 4800mAh

29.Power adaptor: Input 100V~240V/50Hz~60Hz

30.Output: 9VDC/1.5A

31.Working temperature:-10°C~50°C

32.Working humidity:20%~90%

33.Port type:BNC / LEMO

34.Overall dimension (mm): 240×150×50

35.Weight (kg):1.6
