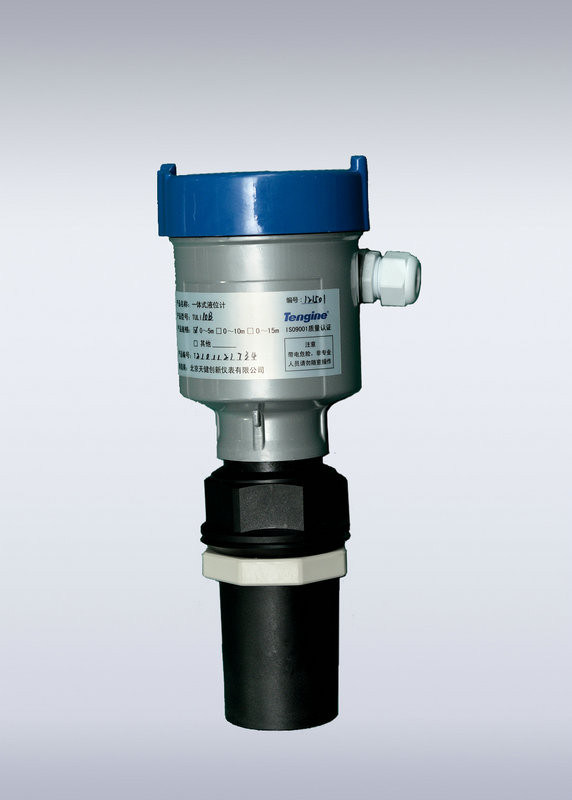

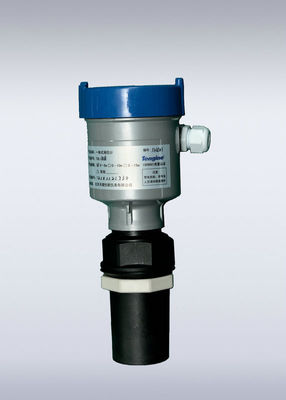

15m 4 - 20 mA বিদ্যুত আউটপুট অতিস্বনক তরল শ্রেনী পার্থক্য মিটার TUL20AC - TUL-S15C10
1. বৈশিষ্ট্য এবং সুবিধাসমূহ
• স্থিতিশীল এবং সঠিক সেন্সর খারাপ কাজ অবস্থার জন্য অভিযোজিত হয়
• অগ্রিম অ্যালগরিদম কার্যকরভাবে পরিবেশ হস্তক্ষেপ কাটিয়ে উঠতে পারে, ফেনা মত, ঊর্ধ্বশ্বাস, ইত্যাদি
• চমৎকার piezoelectric সিরামিক উপকরণ এবং শাব্দ ম্যাচিং প্রযুক্তি দক্ষতার হয়
• পরিণত করার যন্ত্র বিল্ট ইন তাপমাত্রা সেন্সর উপলব্ধি রিয়েল-টাইম স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ
• প্রোগ্রাম নিয়ন্ত্রণ স্বয়ংক্রিয় লঞ্চ শক্তি সমন্বয় উভয় বিস্তৃত এবং ছোট অন্ধ জোন বিবেচনা দেয়
• ব্লাইন্ড জোন এছাড়াও কৃত্রিম সেটিং, এবং সেন্সর নিকটবর্তী কবচ হস্তক্ষেপ সংকেত হতে পারে
• এলসিডি পরিসংখ্যান এবং গ্রাফ দ্বারা ফলাফলের পরিমাপ প্রদর্শন করতে পারেন
• সহজে ব্যবহারযোগ্য
• 4 ~ 20mA বিচ্ছিন্ন বর্তমান আউটপুট, Profibus ডিপি ইন্টারফেস বিকল্প নেই
• কন্ট্রোল রিলে আউটপুট, এলার্ম উত্তর আউটপুট
2. অ্যাপ্লিকেশন
পানি ও জলবিভাজিকা: পাম্প ঘর, জল সংগ্রহ ভাল, বায়োকেমিক্যাল বিক্রিয়া অববাহিকা, থিতানো অববাহিকা, কাদা স্টোরেজ পুল, ইত্যাদি
বৈদ্যুতিক শক্তি, খনি: অ্যাশ স্লারি পুকুর, কয়লা স্লারি পুকুর, জল চিকিত্সা
3. বিশেষ উল্লেখ
কর্মক্ষমতা বৈশিষ্ট্য |
দুরত্ব পরিমাপ করা | 0 ~ 5m, বা 0 ~ 10 মিটার, 0 ~ 15 |
ব্লাইন্ড জোন | 0.3m, 0.4m, 0.6m |
রশ্মি এঙ্গেল | 7 ° |
সমাধান | 0.001m |
সঠিকতা | ± 0.2% ফাঃ |
স্থায়িত্ব | 12 মাসের মধ্যে 0.1% সঠিকতা |
তাপমাত্রা ক্ষতিপূরণ | স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ (এটিসি) |
ক্রমাঙ্কন | Calibrated ফ্যাক্টরী, এছাড়াও সাইটে গ্রাহক calibrated যাবে |

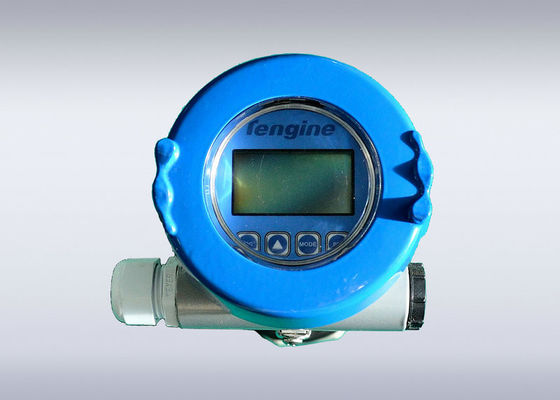

প্রদর্শন | তারিখ, সময়, এবং পরিমাপ মান সহ LCD প্রদর্শন তথ্য |
আউটপুট |
এনালগ আউটপুট | 4-20 mA বিদ্যুত আউটপুট (সর্বোচ্চ 500 ohms তা) |
রিলে আউটপুট | 4 রিলেজ |
রিলে ক্ষমতা | 2A, 250VAC |
ডিজিটাল কমিউনিকেশন | Modbus RS232 / RS485, Profibus ডিপি ঐচ্ছিক |
পাওয়ার সাপ্লাই |
এসি পাওয়ার সাপ্লাই | 220 ছুটি ± 10%, 50Hz |
ডিসি পাওয়ার সাপ্লাই | 24 ভিডিসি ± 10% |
শারীরিক পরামিতি |

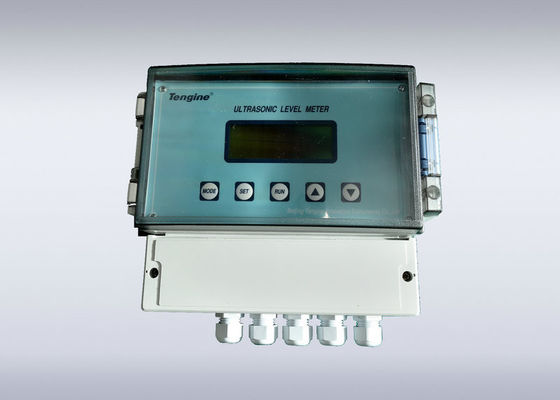

শ্রেনী মিটার ট্রান্সমিটার মাত্রা | 182 × 157 × 121mm |
শ্রেনী পার্থক্য মিটার ট্রান্সমিটার মাত্রা | 231 × 185 × 119mm |

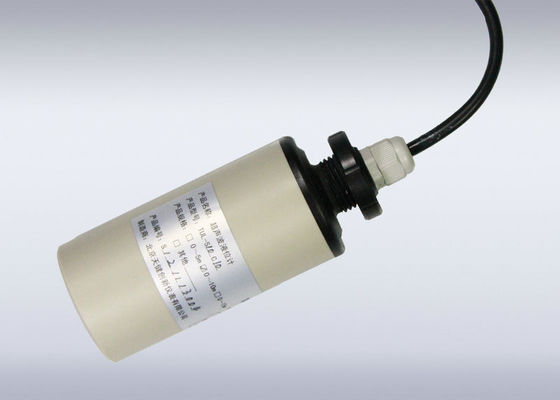

সেন্সর এর মাত্রা | Φ63 × 130mm, Φ76 × 170mm |
উপকরণ | --Transmitter: পিসি --Sensor: পলিয়েস্টার |
সেন্সর প্রক্রিয়া সংযোগ | M20: 1.5, পুরুষ থ্রেড × |
সেন্সর তারের দৈর্ঘ্য | 10m, রক্ষা তারের (অন্যান্য দৈর্ঘ্য আদেশ করা যেতে পারে) |
পরিবেশের অবস্থা |
প্রবেশ সুরক্ষা | --IP65 (ট্রান্সমিটার) --IP68 (সেন্সর) |
অপারেটিং তাপমাত্রা | --Transmitter: -20 ~ 60 ℃ --Sensor: -40 ~ 80 ℃ |
অপারেটিং চাপ | ≤10Bar |
4. তথ্য ক্রমানুসার
তথ্য বিন্যাস |
ট্রান্সমিটার নির্বাচন |
| চ্যানেল সংখ্যা | সংকেত আউটপুট | পাওয়ার সংস্করণ |
TUL | | | |
| কোড | অর্থ | কোড | অর্থ | কোড | অর্থ |
| 1 | শ্রেনী মিটার | 0 | 4 ~ 20mA | এসি | 220VAC |
| 2 | শ্রেনী পার্থক্য মিটার | 1 | আরএস 485 (Modbus) | ডিসি | 24VDC |
| | | 2 | Profibus ডিপি | | |
উদাহরণ TUL 10AC, অতিস্বনক স্তর মিটার ট্রান্সমিটার পড়ুন, আউটপুট 4 ~ 20mA, 220V এসি পাওয়ার সাপ্লাই. |
সেন্সর নির্বাচন |
| দুরত্ব পরিমাপ করা | তারের দৈর্ঘ্য |
TUL-এস | | |
| কোড | অর্থ | কোড | অর্থ |
| 05 | 5m পরিসর | C10 | 10m তারের |
| 10 | 10m পরিসীমা | CXX | XXm তারের |
| 15 | 15m পরিসীমা | | |
উদাহরণ TUL-SO5C10, 5m পরিসীমা স্তর মিটার সেন্সর পড়ুন 10m তারের সঙ্গে. |
(3) এক্সেসরিজ
FA0100: ওয়াল মাউন্ট বন্ধনী, স্টেইনলেস স্টীল
FA0101: ওয়াল মাউন্ট বন্ধনী, কার্বন ইস্পাত
FA0800: যন্ত্র প্রতিরক্ষামূলক হাউজিং, স্টেইনলেস স্টীল
FA0810: যন্ত্র প্রতিরক্ষামূলক হাউজিং, স্টেইনলেস স্টীল, হিটার ইউনিট সঙ্গে
