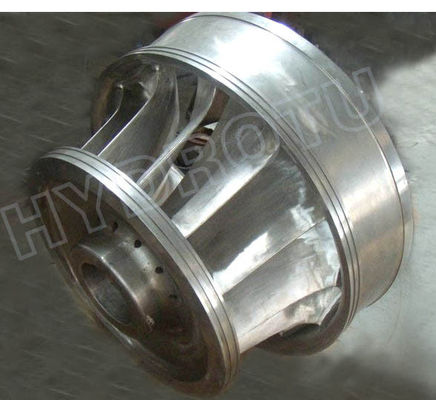

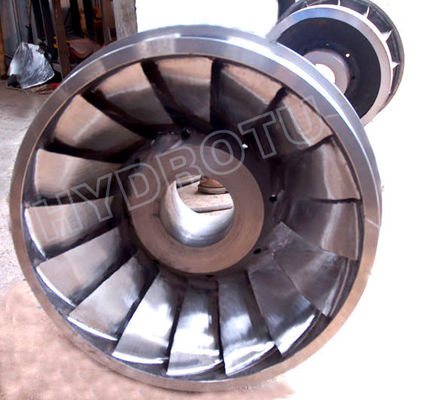

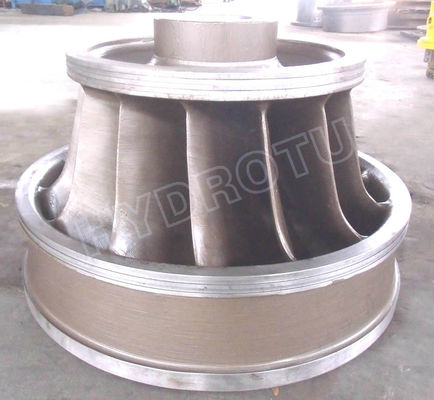

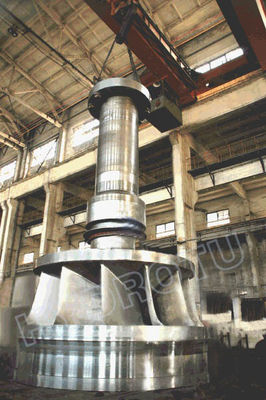

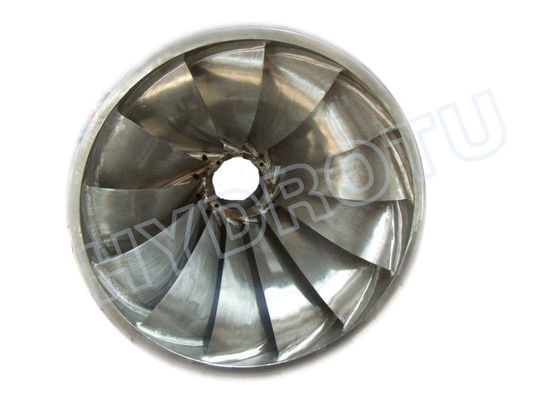

फ्रांसिस टरबाइन क्षमता 100KW के लिए क्षैतिज / कार्यक्षेत्र दस्ता फ्रांसिस टरबाइन धावक - पनबिजली में 20MW

फ्रांसिस टरबाइन क्षमता 0.1MW के लिए क्षैतिज / कार्यक्षेत्र दस्ता फ्रांसिस टरबाइन धावक - 20MW

Descrition:

फ्रांसिस प्रकार टरबाइन ज्यादातर 300 मीटर करने के लिए 10 मीटर से मध्यम या उच्च सिर के साथ पनबिजली स्टेशनों के लिए उपयुक्त है। वे दोनों खड़ी या क्षैतिज शाफ्ट व्यवस्था में हैं और बेहद हाइड्रोलिक पावर स्टेशनों द्वारा चयनित किया जा सकता है।

एलटीएस विशेषता यह है कि पानी के प्रवाह को एक रेडियल दिशा में आवक धावक में प्रवेश करती है धीरे-धीरे परिवर्तन की दिशा और फिर अक्षीय रूप से बाहर से गुजरता है। फ्रांसिस टरबाइन विश्वसनीय संचालन, सरल निर्माण और उच्च दक्षता, आदि के द्वारा होती है Hydoru का निर्माण फ्रांसिस धावक एक अच्छा दक्षता और cavitation प्रदर्शन किया है।

फ्रांसिस हाइड्रो टरबाइन की मुख्य संरचना

इस हाइड्रोलिक टरबाइन प्रकार क्षैतिज शाफ्ट फ्रांसिस है। एक इनलेट वाल्व टरबाइन की सर्पिल आवरण के सामने सुसज्जित है। जब जनरेटर अंत से टरबाइन में देखी, हाइड्रोलिक टरबाइन के घूर्णन दिशा दक्षिणावर्त व्याप्ति टरबाइन क्षैतिज शाफ्ट और धातु सर्पिल आवरण और स्टेनलेस स्टील के धावक है। इस इकाई के दो बीयरिंग, जनरेटर की सीट पर इकट्ठा किया है। टरबाइन के रूप में इस प्रकार की संरचना का प्रमुख भागों:
1) सर्पिल मामले
2) वितरक
3) भागों घूर्णन
4) इनलेट ट्यूब
5) मसौदा ट्यूब
6) पानी, उपकरणों और पाइप-लाइन के लिए लेआउट

जल विद्युत स्टेशन का लाक, तितली वाल्व, विस्तार पाइप, इनलेट ट्यूब, सर्पिल का मामला है और विकेट फाटक धावक में से होकर बहती है, और फिर इसे धावक ड्राइव घूमना और यांत्रिक ऊर्जा में हाइड्रोलिक ऊर्जा में परिवर्तित करने और जनरेटर द्वारा क्रांति के रोटर ड्राइव टरबाइन के मुख्य शाफ्ट के बल है, इस प्रकार विद्युत ऊर्जा में यांत्रिक ऊर्जा में परिवर्तित।

अनुप्रयोगों:

फ्रांसिस टर्बाइन प्रयोग में आज सबसे आम पानी टरबाइन हैं।

वे 10 से 300 मीटर की दूरी पर एक पानी सिर रेंज में काम करते हैं और मुख्य रूप से विद्युत शक्ति उत्पादन के लिए उपयोग किया जाता है। बिजली उत्पादन आम तौर पर 750MW को 0.1MW से चलता है।

आम तौर पर, मध्यम आकार और बड़ा फ्रांसिस टर्बाइन सबसे अधिक बार एक ऊर्ध्वाधर शाफ्ट, छोटे फ्रांसिस टरबाइन हमेशा क्षैतिज शाफ्ट के साथ व्यवस्था के साथ व्यवस्था कर रहे हैं, लेकिन यह पूर्ण नहीं है।

विशेष विवरण:

प्रतिस्पर्धात्मक लाभ:

HYDROTU पूरा चीनी पनबिजली उपकरण की आपूर्ति, परामर्श और जल विद्युत उपकरणों के क्षेत्र में इंजीनियरिंग डिजाइन उपक्रम है। हम वैश्विक बाजारों में पनबिजली पूरा करने के लिए उन्नत प्रौद्योगिकी और एकीकृत सेवाओं के साथ उच्च गुणवत्ता चीनी पनबिजली उपकरण प्रदान करते हैं।

हमारे एकीकृत सेवा की अवधारणा के साथ, हम आप इस परियोजना की योजना बना से अनुकूलित समर्थन के साथ कार्यान्वयन के माध्यम से कमीशन और सेवा संयंत्र के लिए प्रदान करते हैं। हमारे सिद्धांत: ग्राहक की परियोजना के लिए हमारी परियोजना है, ग्राहक की सफलता हमारी सफलता है।

HYDROTU सेवाओं, पूरा उपकरणों की आपूर्ति, वैश्विक जल विद्युत परियोजनाओं की आर्थिक समाधान शामिल किया गया है और जल विद्युत उपकरण का सबसे अच्छा वैश्विक आपूर्तिकर्ता के रूप में अच्छी तरह से पनबिजली बाजारों पर सबसे अच्छा एकीकृत सेवा प्रदाता होना करना है।
