レントゲン写真術:ワイヤー硬度計、ワイヤーPenetrameter、Penetrameterの硬度計

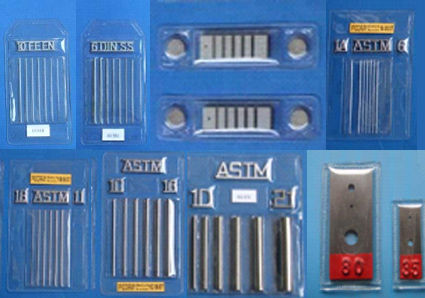

EN 462-1ワイヤー タイプはヨーロッパ規格としてドイツの標準に取って代わるためにもたらされました

（DIN 54.109）および英国工業規格の協会（BS3971:1980年のタイプ1の）イメージの質の表示器。それぞれ

表示器は取付けられ、内部に閉じ込められる別のthichknessの一連の平行ワイヤー7本から成っています

透明で、適用範囲が広いポリ塩化ビニールの2枚の薄いシート間。鉛のモノグラムは最も厚いのの数を示します

ワイヤー、材料およびENの記号。

ワイヤー直径:

表示器のサイズ:

ENのイメージの質の表示器の4つのサイズがあります。

サイズ1 –ワイヤー第1に7をおよび物質的な厚さのために使用されて含んでいます

40のt 160mmの範囲

サイズ6 –ワイヤー第6に12をおよび物質的な厚さのために使用されて含んでいます

12.5から50mmの範囲

サイズ10 –ワイヤー第10に16をおよび物質的な厚さのために使用されて含んでいます

5から20mmの範囲

サイズ13 –ワイヤー第13に19をおよび物質的な厚さのために使用されて含んでいます

範囲2.5に10mm

すべてのサイズは鋼鉄（Fe）、アルミニウム（Al）、およびステンレス鋼（SS）で利用できます。銅（CU）、ジルコニウム（ZR）のイメージ

質の表示器はサイズ6だけで利用でき、10.台のニッケル（NI）のイメージの質の表示器はただ利用できます

サイズ6、10および13。

実例として同一証明（すなわち鉛のモノグラム）はのための、言います鋼鉄（Fe）のサイズ10を（ワイヤーは10から16に番号を付けます）

10 FE ENでであって下さい。

サイズ6Wireは6つにに番号を付けます12）ステンレス鋼（SS）で6 DIN SSでであって下さい。

EN 462-2 Stepwedge/穴のタイプPenetrameters

形のStepwedgeおよび鋼鉄の4つの型式番号H5、H9およびH13の利用できる。

ASTM E747ワイヤー タイプPenetrametersは異なった厚さの一連の平行ワイヤー6本から成っています、

透明で、適用範囲が広いポリ塩化ビニールの2枚の薄いシートの間で内部に閉じ込められる。主要登場人物は厚さをの識別します

最も厚いワイヤーおよび物質的なグループ（1-FEの01チタニウム、02 Al、03 Mg、3 NIの4 CU）。手紙ASTMはまたあります

含まれた。

に合わせるのにASTM SE 1025の版Penetrametersが普通使用されています

アメリカの点検標準。それらはinに長方形の版、2%です

標本に類似したとレントゲン写真で材料のthichness

標本。各版は1X、2Xに直径で3つの穴をあけました同輩を備えています、

そして4X版のpenetrameterの厚さ。最低の厚さの

版のタイプpenetrameterは0.010' 『です。大きいPenetrametersのためより

0.180'はディスク形態で『、これら、外径です2の4X、供給されます

穴1X及び2X Penetrameterの厚さ。

図表は下の版のPenetrameterの同一証明および厚さを与えます

そしてガイド各々の物質的な厚さのために使用するべきpenetrameter。

PS:あなたはほしいと思うレントゲン写真術についての新製品が（このcatalogeの外で）あれば、

それらを作ってもらうことは命令するために喜ぶために私にちゅうちょなしで知らせて下さい!
