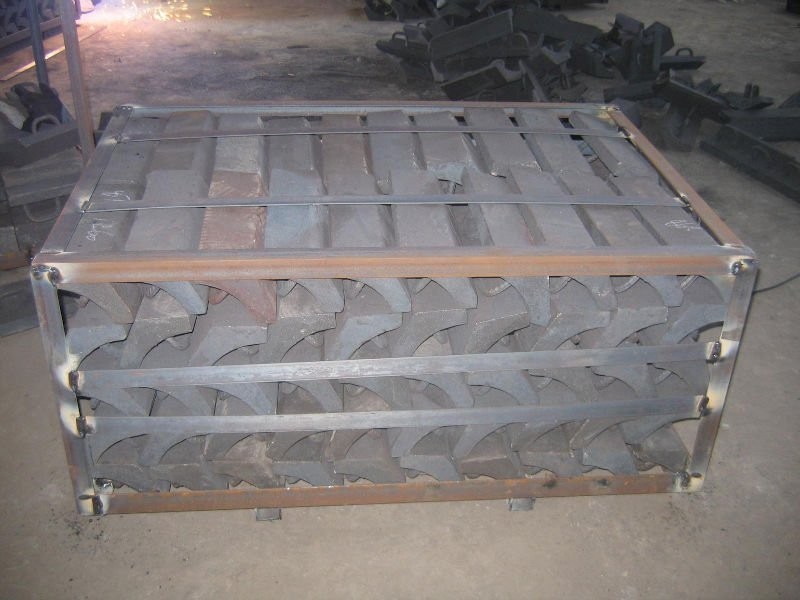

Forros Pearlitic da fresa de aço da liga Cr-Mo para o moinho DF084 do AG
Detalhes rápidos
as fundições de aço de 1.Pearlitic Cr-Mo têm a aplicação popular & mais segura nas minas; as carcaças 2.The podem ser usadas estàvel na grande mina.
Forros Pearlitic do aço de liga Cr-Mo usando-se no moinho do AG
a. A dureza para o tampão Pearlitic do aço de molde de CrMo: HRc33~42 (HB310~390); Os tampões de aço serão dureza da amostra testada em uma seleção aleatória de aproximadamente dez por cento (10%);
b. Microestrutura: Predominante pearlite;
c. Composição quimica: Cada calor da fornalha será analisado pelo espectrómetro; Uma amostra de conformação será obtida de cada calor da fornalha antes de derramar os moldes;
d. Verificação & calibragem dimensionais: verificação de 100%; seja conformidade às dimensões de tiragem dentro das tolerâncias especificadas;
1. Pela inspeção visual, por exemplo onde uma junção transversal ou o outro defeito dimensional ou da forma são evidente, as dimensões serão verificadas à tiragem;
2. Pelos calibres fabricados para verificar características ou dimensões específicas da carcaça individual;
e. Justeza da carcaça: Nível 2 de AS2574 ou padrão equivalente, 10% da ordem selecionada aleatoriamente para estar livre do encolhimento com UT; A avaliação da justeza da carcaça e da integridade interna será pelo teste ultra-sônico; Seccionar cortando pode ser esteja usada somente como um teste macro da vista, enquanto o processo de corte pode remover a área do unsoundness;
f. Revestimento de superfície: Inspeção visual após o sopro de tiro; Para conseguir um nível aceitável da textura de superfície, liberdade dos defeitos e material estranho ou oxidação que tenham o potencial reduzir a desgaste-vida ou a ligação eficaz de um produto de borracha;
1. Toda a superfície do desgaste a estar livre dos defeitos de superfície que podem afetar a aptidão para a finalidade, e alguma da graxa ou do óleo;
2. Toda a superfície do desgaste a estar livre de algumas características ou marcações levantadas acima da cara do desgaste;
3. Toda a superfície de ligação a estar livre dos defeitos essa aptidão da influência para a finalidade e a estar livre da oxidação, da escala e do algum formulário da graxa ou do óleo.
g. Relatório: Fornecendo os dados do processo, da inspeção & do resultado da análise por que
a conformidade da especificação pode ser seguida.
1. Para fornecer o processo, dados da inspeção e do resultado da análise por que a conformidade da especificação pode ser seguida;
2. Para fornecer os meios por que o desempenho de aço do tampão, pode ser correlacionado aos dados de fabricação no que diz respeito à composição quimica, ao tratamento térmico, e à dureza.
h. Forros Pearlitic da fundição de aço da liga Cr-Mo para moinhos da mina.
Nos 20 anos recentes, nossos forros foram amplamente utilizados em grandes, moinhos de bola médios e pequenos na produção de electricidade chinesa, na mineração, no cimento, na engenharia química e na multa metalúrgica do indústria e a super pulverizando equipamentos. É o único produto recomendado do forro no padrão o mais atrasado da indústria de força elétrica em China.
Parâmetros técnicos
Wuxi Oriente Co. de planejamento antiusura, Ltd.
Composição quimica & propriedade mecânica de carcaças Desgaste-resistentes
|
Artigo
|
Cr-Mo
Aço de liga mim
|
Cr-Mo
Aço de liga II
|
Cr-Mo
Aço de liga III
|
Ferro alto do branco do Cr
|
Aço de liga alto do Cr
|
Aço de manganês alto
|
Ferro fundido Ni-Duro
|
|
C
|
0.30~0.50
|
0.65~0.90
|
0.40~0.90
|
2.40~3.20
|
1.1~2.2
|
0.90~1.30
|
2.40~3.60
|
|
Si
|
0.50~1.20
|
≤0.75
|
0.70~1.20
|
0.60~1.20
|
0.60~1.20
|
≤0.08
|
≤0.80
|
|
Manganês
|
0.40~1.20
|
0.50~1.20
|
0.60~1.00
|
0.50~1.00
|
0.50~1.00
|
11.00~18.00
|
≤2.0
|
|
Cr
|
1.70~2.50
|
1.50~2.50
|
4.00~7.00
|
12.00~30.00
|
11.00~30.00
|
1.50~2.50
|
1.5~10
|
|
S
|
≤0.04
|
≤0.06
|
≤0.04
|
≤0.04
|
≤0.04
|
≤0.04
|
≤0.15
|
|
P
|
≤0.04
|
≤0.06
|
≤0.06
|
≤0.06
|
≤0.06
|
≤0.06
|
≤0.15
|
|
Mo
|
≤0.5
|
≤0.5
|
≤0.5
|
0.10~3.0
|
0.10~3.0
|
≤1.0
|
≤0.10
|
|
Cu
|
0.10~0.60
|
≤0.25
|
0.20~0.40
|
0.10~1.00
|
0.10~1.00
|
-
|
-
|
|
Ni
|
≤0.50
|
≤0.30
|
0~0.30
|
0~0.30
|
0~0.30
|
-
|
3.3~10
|
|
Re
|
≤0.02
|
≤0.02
|
≤0.02
|
-
|
-
|
-
|
-
|
|
Equivalente
Especificações
|
DL/T 681-1999
GB/T26651-2011
|
COMO a modificação de 2074 L2B
|
DL/T 681-1999
|
GB/T 8263-1999
COMO 2027 Cr27
COMO CrMo 2027 15/3
COMO CrMo 2027 20/2/1
Tipo da classe III de ASTM A532 um Cr de 25%
Tipo B 15% Cr-Mo de ASTM A532Class II
BS 4844 3E
DIN1695
NFA32401.
|
GB/T 5680-1998
DL/T 681-1999
JIS G 5153-1999
ASTM A 128
RUÍDO GX120Mn12
AFNOR: Z120Mn12
|
GB/T 8263-1999
COMO 2027/Ni-Cr1-550
COMO 2027/Ni-Cr2-500
COMO 2027/Ni-Cr4-500
COMO 2027/Ni-Cr4-600
COMO 2027/Ni-Cr4-630
ASTM A 532 1-A, B, C, D
ASTM A 532 2-A, B, C, D, E
ASTM A 532 3-A
|
|
Tipo material
|
Aço da martensite
|
Martensite ou
Aço Pearlitic do Mo do Cr
|
Aço da martensite
|
Matriz da martensite
|
Aço austenítico do manganês
|
-
|
|
Dureza
|
HRc≥48
|
HB470 &
HB 321~370
|
HRc≥50
|
HRc≥56
|
HB≤300
|
HRc≥56
|
|
Valor do impacto
|
Ak≥40J
|
-
|
Ak≥10J
|
Ak≥4J
|
Ak≥80J
|
-
|
Nossa fundição tem equipamentos completos do derretimento, do tratamento térmico e de teste, tais como as fornalhas elétricas da indução da meados de-freqüência, extinguindo e moderando fornalhas, tiro da explosão, espectrómetro, Rockwell e verificador Brinell da dureza, elemento de impacte, verificador de UT e microscópio metalográfico. Nós conseguimos o certificado do 9001:2008 do ISO do sistema de gestão da qualidade. Nós temos exportado carcaças para mercados ultramarinos, tais como Brasil, Austrália e África do Sul.
Por favor verifique seu email!
Avaliação Geral
Instantâneo da Avaliação
A seguir está a distribuição de todas as classificaçõesTodas as Avaliações
