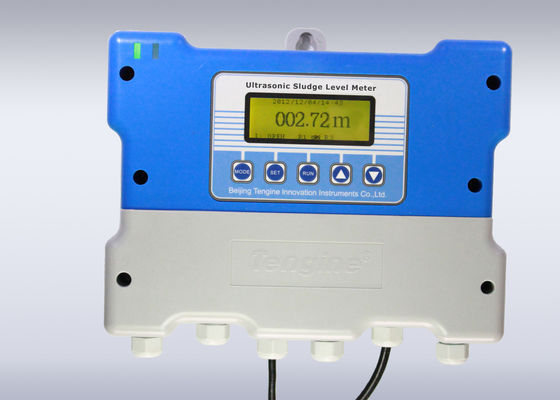

Двухпроводные или четырехпроводные ультразвуковые анализатор/метр уровня шуги для отработанной воды USL10AC
1. Применение
Уровень одеяла sluge измерения бака седиментирования.
• Завод водоснабжения
Бак седиментирования
• Завод обработки сточных вод
Основной бак седиментирования, бак седиментирования, сгущать бак
• завод обогащения угля
Бак седиментирования, концентрируя бассеин
• электростанция
Бак седиментирования миномета
2. Характеристики и преимущества
• Основанный на принципе отраженного ультразвука, анализатор легок для того чтобы эксплуатироваться.
• система Собственн-чистки опционная для уменьшения обслуживания.
• Ультразвуковое излучение энергии автоматически регулируемо к разнообразие средству и широкому ряду измерения.
• Предварительные алгоритмы расчета цепи и програмного обеспечения делают анализатор без изменений взаимодействием intisu.
• Большие дисплеи экрана LCD данные по измерения и диаграмма слоев шуги.
• Меню доступно в китайском или английском.
• Изолированный выход 4~20mA
• Предварительные собственн-диагностики
• DP Profibus опционный.
• 3 реле могут быть установленными верхним пределом, нижним пределом и сигналом тревоги отказа
3. Спецификации
|
Режимные характеристики
|
|
Измеряя ряд
|
0~12m
|
|
Разрешение
|
0.01m
|
|
Точность
|
±1%FS
|
|
Время на ответ
|
10~600s регулируемое
|
|
Компенсация влияния температуры
|
Автоматический
|
|
Дисплей
|
LCD показывает дату, время, значение измерения, trendline, etc., доступные и в китайском и английском меню
|
|
Хранение данных
|
Автоматическое хранение данных, защита данных силы-
|
|
Установка
|
Завершенный передатчиком нажимая кнопки на передатчике
|
|
Выходы
|
|
Аналогового выхода
|
одно изолировало выход 4-20mA (максимум 800 омов), опционный выбор 3.8mA или 21mA (под условием неисправности)
|
|
Выходы реле
|
3 реле с programmable гистерезисом, можно установить для того чтобы потревожить функция или функция отметчика времени
|
|
Емкость реле
|
2A, 250VAC
|
|
Цифровое сообщение
|
MODBUS RS232/RS485, DP Profibus опционное
|
|
Электропитание
|
|
Электропитание AC
|
85~265 ВПТ, 50Hz/60Hz
|
|
Источник постоянного напряжения
|
24 VDC ±10%
|
|
Физические параметры
|
|
Размер передатчика
|
270×205×100mm (W×H×D)
(10.6*8*3.9 внутри.)
|
|
Размер датчика
|
Φ64×85mm (2.5*3.4 внутри.)
|
|
Материалы
|
--Передатчик: ПК
--Датчик: нержавеющая сталь 316L
|
|
Отростчатое соединение датчика
|
внешняя нарезка конуса 1 дюйма
|
|
Условия окружающей среды
|
|
Предохранение от входа
|
--IP66 (передатчик)
--IP68 (датчик)
|
|
Рабочая температура
|
--Передатчик: -20~60℃
--Датчик: 0~50℃
|
|
Рабочее давение
|
≤7.5Bar
|
|
Давление чистки воздуха
|
0.7~3Bar
|
4. Упорядочение информации
|
Упорядочение информации
|
|
Выбор передатчика
|
|
|
Номер канала
|
Выход сигнала
|
Версия силы
|
|
USL
|
|
|
|
|
|
Код
|
значить
|
Код
|
значить
|
Код
|
значить
|
|
|
1
|
Одиночный канал
|
0
|
4~20mA
|
AC
|
220VAC
|
|
|
2
|
Удваивает - канал
|
1
|
RS 485 (Modbus)
|
DC
|
24VDC
|
|
|
|
|
2
|
DP Profibus
|
|
|
|
Пример:
USL10AC, передатчик уровня шуги одиночного канала, выход 4~20mA, электропитание AC 220V.
|
|
Выбор датчика
|
|
|
Установите режим
|
Длина кабеля
|
|
USL-S
|
|
|
|
|
Код
|
значить
|
Код
|
Значить
|
|
|
0
|
Установка погружения
|
C10
|
кабель 10m
|
|
|
|
|
CXX
|
Кабель XXm
|
|
Пример:
USL-S0C10, a ДЕЛАЮТ погружени-напечатанный на машинке датчик, устанавливают, с кабелем 10m.
|
(3) вспомогательное оборудование
FA0000: Кронштейн погружения, нержавеющая сталь
FA0001: Кронштейн погружения, PVC
FA0900: Переходника нержавеющей стали
FA0901: Переходника PVC
FA0800: Снабжение жилищем аппаратуры защитное, нержавеющая сталь
FA0810: Снабжение жилищем аппаратуры защитное, нержавеющая сталь, с блоком подогревателя
FC0200: Автоматическое вспомогательное оборудование чистки
