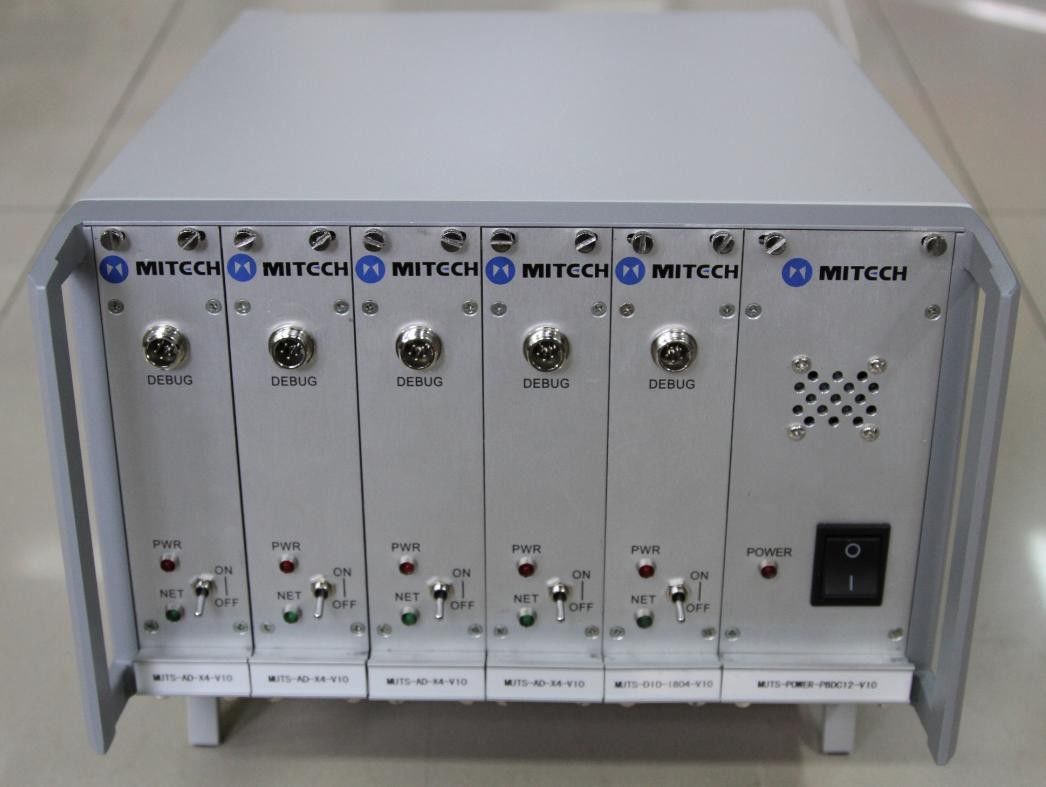

Intelligent Digital MUTSX Multi-Channel Ultrasonic Flaw Detector

Intelligent Digital MUTSX Multi-Channel Ultrasonic Flaw Detector

Introduction

MUTSX Multi-channel Ultrasonic Flaw detector is a multi channel, distributed and modular ultrasonic flaw detector.

It can quickly and accurately test various defects (cracks, inclusion, stoma and so on) inner the workpiece,

orientate, evaluate and diagnose the defects without damaging the workpiece. This device can be widely used in

manufacturing industry, iron and steel metallurgy industry, metal-processing industry and other industries

which needs to test the defects and control the quality.

Features

Range

l Up to 1200 mm in steel; range selectable in fixed steps or continuously variable. It is suitable for use on large

work pieces and in high-resolution measurements.

Pulser

pulse amplitude: 600V

pulse width: within the range of(0.1~0.512)μs, it can be continuously adjusted to match probes with different

frequency .

Test modes include Pulse echo, dual and thru-transmission

Receiver

Sampling:8-digit AD Converter at the sampling speed of 100 MHz

Rectification:Positive Halfwave, Negative Halfwave, Fullwave and RF

Frequency band: 0.2~20MHz, automatically match probes according with the probe’s frequency, without manual

settings.

Gates

Each channel has three working gates and a tracing gate, all of which can be separately disabled or enabled.

Gate Start: Variable over entire displayed range

Gate Width: Variable from Gate Start to end of displayed range

Gate Height: Variable from 0 to 99% Full Screen Height

Alarms: Threshold positive/negative

Gate start width and height can be adjusted freely. Working gates can be set as positive alarm or negative alarm.

Gain

Gain value of each channel ranges from 0 to 110dB. The stepping value can be set as 0.1dB, 1dB, 2dB or 6dB.

Data Storage

All the detection result data can be monitored and collected timely, and the data collected is transferred to monitor

computer through Ethernet. The monitor software will record the detecting process in the form of video. The

whole test process can be replayed through software. The software provides tools to generate test reports based

upon the collected data.

Specifications

Range: 0 to 1200mm, at steel velocity

Material Velocity: 1000 to 15000m/s

Display Delay: -20 to 3400 μs

Probe Delay/Zero Offset : 0 to 99.99μs

Sensitivity: 110 dB max in selectable resolution 0.1, 1.0, 2.0, 6.0 dB

Test Modes: Pulse echo, dual element and thru-transmission

Pulser: Tunable Square Wave Pulser

Pulse Repetition Frequency: 10 Hz ~ 5000 Hz

Pulse Energy: 600V

Bandwidth (amplifier bandpass ): 0.2 to 20 MHz

Gate Monitors: Four independent gates controllable over entire sweep range

Rectification: Positive half wave, negative half wave, full wave, RF

System Linearity: Horizontal: +/-0.2% FSW, Vertical: 0.25% FSH, Amplifier Accuracy +/-1 dB.

Units: millimeter

Power Requirements: AC Mains 100-240 VAC, 50-60 Hz

Operating Temperature: -10℃ to 50℃

Storage Temperature: -30℃ to 50℃

MUTSX Software

Introduction

The monitor software is used to cooperate with MUTSX ultrasonic detector. It connects the hardware device

through Ethernet connection, collecting data from equipment and sending control commands to the equipment.

Features

Receive data through a network cable directly. It is convenient to operate and easy to use and debug on the site.

A-Scan view can display 1, 2, 4, 8 or 32 channels of waveforms concurrently.

Rolling alarming view, which displays recent alarms, enables the users to notice the alarm properly even the

alarming time is short.

B-Scan window represents a macroscopic view of detection result.

It can automatically generate detection report with product information and flaw statistics.

Configuration parameters can be saved and loaded. All parameters used by detection channels can be saved on

local directories and can be reloaded when necessary.
