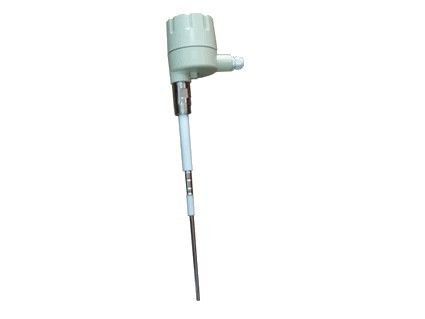

อุณหภูมิสูงระดับแม่เหล็กควบคุมมาตรวัดระดับ Radio Frequency

อุณหภูมิสูงระดับแม่เหล็กควบคุมมาตรวัดระดับ Radio Frequency

●หลักการทำงาน
บนพื้นฐานของหลักการการนำการสอบสวนและผนังถังสามารถทำหน้าที่เป็นทั้งสองเสาอากาศและองค์ประกอบฉนวนกลายเป็นขนาดกลางในสถานการณ์เช่นนี้ เมื่อระดับของการเพิ่มขึ้นของวัสดุที่จะแสดงความคิดเห็นที่อากาศกลางจะถูกแทนที่โดยวัสดุดังนั้นฉนวนคงที่จะมีการเปลี่ยนแปลง ในฐานะที่เป็นฉนวนคงที่ของวัสดุที่มีขนาดใหญ่กว่าของอากาศ (= 1) ซึ่งจะมีการเปลี่ยนแปลงการนำและความต้านทานในเวลาหลักแผงวงจรของ L2000C จะตรวจจับการเปลี่ยนแปลงและขยายโดยการเปรียบเทียบกับจุดอ้างอิงที่ วงจรจะสร้างเอาท์พุทรีเลย์ตาม
ชุดของจุดอ้างอิงเป็นสิ่งสำคัญสำหรับหน่วยสร้างผลผลิตที่ถูกต้อง
ตามเทคนิคของ RF ซึ่งเป็นคลื่นความถี่วิทยุจะถูกส่งไปทำงาน
องค์ประกอบและบรรยากาศยามซึ่งจะตัดออกในปัจจุบันที่สร้างโดยวัสดุที่ยึดมั่นในองค์ประกอบ
โดยวิธีการนี้การสอบสวนสามารถวัดระดับของวัสดุที่ไม่มีอิทธิพลของวัสดุยึดติด

●คำอธิบาย
L2000C ได้รับการออกแบบและผลิตบนพื้นฐานของเทคโนโลยีของตัวควบคุมระดับจุด Princo ของ เทคนิคของการยึดมั่นในวงจรหลักฐานสามารถมั่นใจได้ว่าการวัดที่ถูกต้องของระดับที่เกิดขึ้นจริงของวัสดุ ด้วยเทคนิคของการปิดผนึกพื้นผิว L2000C สามารถทำงานได้น่าเชื่อถือมากขึ้น
สอบสวนมาตรฐาน L2000C เป็น L863C ซึ่ง is10mm เส้นผ่าศูนย์กลางและความยาวขององค์ประกอบยามเป็น 150mm ความยาวรวมของหัวเป็น 450mm L890C สอบสวนแบนเหมาะสำหรับการวัดวัสดุขนาดใหญ่ซึ่งสามารถหลีกเลี่ยงความเสียหายของเสาสอบสวนที่เกิดจากวัสดุวัลลภ และ L863WC สอบสวนลวดมีความยืดหยุ่นและการสอบสวน L864C สำหรับอุณหภูมิสูงที่มีอยู่

●คุณสมบัติ
■เหมาะสำหรับการประยุกต์กว้าง: สามารถนำมาใช้ในการวัดเกือบทุกชนิดของวัสดุเถ้าเม็ด, ผงของเหลววัสดุปลิ้นปล้อนวัสดุไฟฟ้าและวัสดุที่ไม่ใช่ไฟฟ้า
ยึดมั่นในวงจรหลักฐาน: ไม่สนใจผลกระทบของวัสดุยึดติด
■ง่ายในการสอบสวน: ไม่มีลวดที่ใช้ในการเชื่อมต่อการสอบสวนและควบคุมซึ่งจะช่วยให้ผู้ใช้ลบออกได้อย่างง่ายดาย
■เหมาะสำหรับการประยุกต์ใช้อุณหภูมิสูงและอุณหภูมิต่ำ: -184 ℃ถึง 260 ℃, หัววัดอุณหภูมิที่สูงนอกจากนี้ยังสามารถใช้ได้
■ความจุขนาดใหญ่เอาท์พุท: 2.5A / 230VAC หรือ 5A / 26VDC ถ่ายทอดด้วยแสงสถานะการหน่วงเวลา 0 ~ 30 วินาที
■เทคนิคของพื้นผิวปิดผนึก: ป้องกันการสั่นสะเทือนให้ความมั่นใจในการทำงานคงที่ของแผงวงจร
■เทคนิคของความดันไฮดรอลิ: ความแรงของการสอบสวนความดัน
■การรับประกัน: สิบปี

●แบบ: L2000C-xxx (ดูข้อกำหนดสำหรับรายละเอียด)

●ข้อมูลจำเพาะ
Relay: รายชื่อติดต่อ DPDT อันดับที่ 7.5A, 115VAC หรือ 7.5A, 28VDC
หน่วงเวลา: 0 ถึง 30 วินาทีข้อมูลอาจมีการเปลี่ยนแปลง
พาวเวอร์ซัพพลาย: 220VAC หรือ 24VDC
พลังงาน: 3 วัตต์
ความไว: 0.3pF ~ 800pF
กระบวนการอุณหภูมิ: -184 ℃ถึง 260 ℃
(สอบสวนเซรามิกสามารถเลือกสำหรับอุณหภูมิเกิน 260 ℃)
อุณหภูมิในการทำงาน: -40 ℃ถึง 66 ℃
Fail-Safe Mode: ไม่ปลอดภัยในระดับต่ำหรือระดับสูงข้อมูลอาจมีการเปลี่ยนแปลง
เครื่องใช้ไฟฟ้าที่อยู่อาศัย: งานหนักที่อยู่อาศัยอลูมิเนียม, IP65

●ข้อมูลจำเพาะ Probe
สกรูยึด: 1 "NPT
วัสดุ: เอสเอส, เทฟลอน
เปียกส่วนวัสดุ: เอสเอส
ท่อร้อยสายไฟฟ้าเสียบ: PG11 หรือ 3/4 "NPT
สำหรับ ex-proof: 1 "NPT
ความสัมพันธ์ระหว่างความดันการดำเนินงานและอุณหภูมิ: 70kg / cm2 @ -184 ℃
70kg / cm2 @ 38 ℃
31.5kg/cm2@149℃
24.7kg/cm2@205℃
0kg / cm2 @ 260 ℃

ควบคุมระดับ RF ชนิดอุณหภูมิสูงชนิดป้องกันสนิมกับการสอบสวนการสอบสวนสายเคเบิลหรือจานสามารถเลือก
