รายละเอียดสินค้า:
การชำระเงิน:
|
| kind of drive: | right drive or left drive | Rotor shape: | 4-Wing |
|---|---|---|---|
| Output: | 7500kg/h | Motor power: | 1250KW X 2 |
| เน้น: | kneader ยางผสม,เครื่องผสมยาง Banbury |
||
1. ความรู้เบื้องต้นของสินค้า

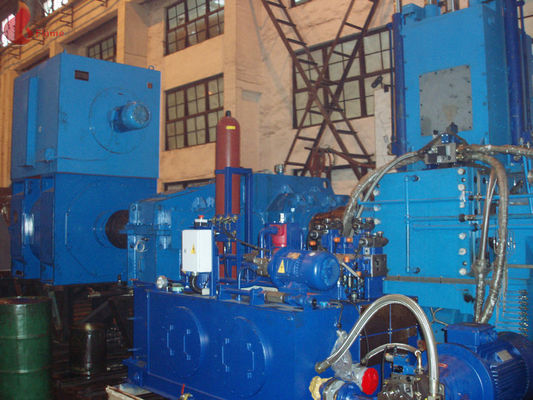

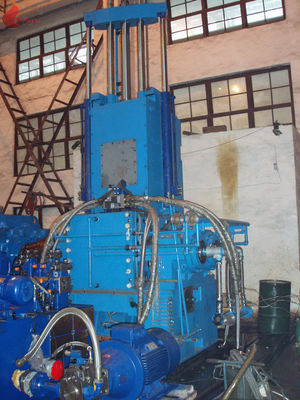

สี่ปีกหล่อเหล็ก 7500kg / H ล้อแม็กเป็นทั้งลึกลับประเภท FM-410 เบอรี่ผสมภายใน
ชื่อ | เบอรี่มิกเซอร์ | คูลลิ่งทาง | น้ำเย็น |
ชนิด | วางประตูและภายใน | ลักษณะ | มันส่วนใหญ่จะใช้สำหรับการผสมยาง |
ใบพัด | ชุบโครเมี่ยมและล้อแม็ก Hardfacing ไฟฟ้า | ||
วัสดุ | หล่อเหล็ก | ทางเชื่อมต่อ | Cardan |
มิติ | 8390mm × 4600mm × 6087mm | ใบรับรอง | ISO, CE |
2. รายละเอียด:
ห้องผสมได้รวมการก่อสร้างเฟิน / ผนังด้านหลังของห้องผสมสามารถรื้อถอนได้โดยตรงโดยไม่ต้องลบของอุปกรณ์ให้อาหารและแกะที่ช่วยให้การบำรุงรักษาที่สะดวก ภายในห้องผสมอยู่ในกองรอยด้วยโลหะผสมป้องกันต้านทานอย่างหนักและหลังจากนั้นได้รับการเสร็จสิ้นพื้นดินที่เอื้อต่อการมีชีวิตที่ใช้งานที่ยาวนาน เฟิน / ผนังด้านหลังของห้องผสมจะเจาะกายทวารรอบเพื่อให้มีประสิทธิภาพในการถ่ายโอนความร้อน
รายการ 3. อุปกรณ์
NO | ข้อมูลจำเพาะ | |
01 | ไดรฟ์รุ่น | ได้รับการยืนยัน |
02 | รูปร่างโรเตอร์ | สี่ปีก |
03 | ปริมาณรวมของห้องผสม (L) | 412L |
04 | เติมปัจจัย | 0.75 |
05 | ปริมาณการทำงาน (L) | 309L |
06 | ความเร็วโรเตอร์ (R / นาที) | 6-60 |
07 | มอเตอร์ไฟฟ้า (กิโลวัตต์) | 2 × 1,250 กิโลวัตต์ |
| การบริโภคของน้ำหล่อเย็น ( ลบ.ม. / เอช) | |
เครื่องผสม | 55T / ชั่วโมง | |
กระปุกเกียร์ | 12T / ชั่วโมง | |
เครื่องยนต์ | 17T / ชั่วโมง | |
09 | ความกดดันของ RAM สต็อกยาง (MPa) | แม็กซ์ 0.63 |
11 | แม็กซ์ กำลังการผลิต | 7.5 ตัน / h (แรงโน้มถ่วงที่ 1.2) |
12 | แหล่งพลังงาน | มอเตอร์หลัก: 690V, AC 50 Hz 3 Ph; เครื่องจักรเสริม: 380V, AC 50 Hz 3PH |
13 | ขนาดโดยรวม (มม) | 8390 × 4600 × 6087 |
14 | น้ำหนักรวม (ไม่รวมมอเตอร์และเกียร์) | 102T |
4. การใช้งาน: มันถูกใช้สำหรับการผสมยาง
5. หลักพารามิเตอร์ทางเทคนิค:
Intermeshing โรเตอร์
แบบ | XM-90E | XM-135E | XM-160E | XM-190E | XM-270E | XM-320E |
ปริมาณรวม (L) | 87 | 139 | 160 | 195 | 250 | 320 |
ปัจจัยที่บรรจุ | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
ความเร็วโรเตอร์ (R / นาที) | 6-60 | 6-60 | 5-50 | 6-60 | 4-40 | 6-60 |
ความดัน RAM สูงสุด (MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
มอเตอร์ไฟฟ้าหลัก (กิโลวัตต์) | 520 | 750 | 750-800 | 1250 | 1250-1500 | 1680 |
น้ำหนักรวม (กก.) | 23,000 | 31,500 | 36,000 | 45,000 | 59,000 | 70,000 |
โรเตอร์สัมผัส
แบบ | XM-1.5 | XM-50 | XM-80 | XM-110E | XM-160E | XM-255E | XM-270E | XM-410E |
ปริมาณรวม (L) | 1.5 | 50 | 80 | 110 | 160 | 250 | 270 | 400 |
ปัจจัยที่บรรจุ | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
ความเร็วโรเตอร์ (R / นาที) | 0-80 | 4-40 | 4-40 | 4-40 | 4-40 | 20 | 4-40 | 6-60 |
ความดัน RAM สูงสุด (MPa) | 0.3 | 0.27 | 0.37 | 0.58 | 05 | 0.24 | 0.52 หรือ 0.6 | 0.52 หรือ 0.6 |
มอเตอร์ไฟฟ้าหลัก (กิโลวัตต์) | 37 | 90 | 200 | 250 | 500 | 1250 | 1250 | 1250 × 2 |
น้ำหนักรวม (กก.) | 2,000 | 16,000 | 22,00 | 29,000 | 36,000 | 55,000 | 59,000 | 78,000 |
6. เปรียบในการแข่งขัน:
อุปกรณ์ให้อาหารและแกะ
อุปกรณ์ให้อาหารประกอบด้วยซ้าย / ขวาแก้ม, หน้า / แก้มยางด้านหลังขึ้น / ลงผนังประตูและถังที่ควบคุมการให้อาหารประตูเพื่อเปิดหรือปิดการให้อาหาร ทั้งสองด้านของประตูให้อาหารแผ่นสแตนเลสตั้งอยู่ มีขนาดใหญ่ของการให้อาหารพอร์ตที่ถูกออกแบบมาเพื่อลดระยะเวลาการให้อาหาร
ระบบการให้อาหารตั้งอยู่ในด้านบนของห้องผสม, บางส่วนของมันจะถูกเชื่อมต่อกันด้วยสกรูความตั้งใจสูง ในตำแหน่งที่คอของ Hopper มีแผ่นสวมถอดเปลี่ยนได้ในห้องผสมและแก้มยางแผ่น
พอร์ตในด้านหลังของประตูให้อาหารถูกนำมาใช้สำหรับการให้อาหารคาร์บอนสีดำ มีอีกหน้าต่างเปิดฟิลเลอร์สีขาว
รามได้รับการแก้ไขด้านบนของอุปกรณ์ให้อาหารและประกอบด้วย RAM, บาร์ลูกสูบและชิ้นส่วนซีล บน foursquare แรมแก้ไขแถบสี่ลดแรงเสียดทานโดยสกรูพื้นที่ติดต่อยางของมันคือรอยสแต็คชั้นของฮาร์ดต่อต้านความต้านทาน RAM เป็นช่องทางระบายความร้อนด้วยน้ำและติดตั้งอุปกรณ์ความปลอดภัยในการบำรุงรักษา
ความดันรามสารประกอบยางสามารถปรับได้ตามความต้องการของการประมวลผลของยาง การควบคุมไฮดรอลิจะอยู่กับระบบการควบคุม PLC
ขึ้นและลงเวลาในการเดินทางของแรมคือไม่เกิน 6S
ขึ้นลงลงมาและทำความสะอาดตำแหน่ง RAM จะถูกควบคุมโดยไม่มีขีด จำกัด ของสวิทช์สัมผัส
อุปกรณ์ปลดประจำการและระบบควบคุมไฮโดรลิค
อุปกรณ์ปล่อยประกอบด้วยประตูปล่อยกระบอกหมุนและอุปกรณ์สลัก ฯลฯ
Discharge ประเภทประตู: เปิดมากกว่าประเภท การดำเนินการเปิดและปิดของประตูปล่อยถูกขับเคลื่อนโดยการและ fros แร็คเกียร์กระบอกโรตารี่ ในตำแหน่งที่ใกล้ประตูปล่อยสลักล็อคผ่านรองเท้าโดยกระบอกสลัก
ในระหว่างการผสมเลื่อนสลักยืนที่สุดยางความดันที่จะปล่อยสารประกอบประตูกับเอียงล็อคผิวสัมผัสที่ได้รับการรักษาแข็งเหมาะสำหรับเวลาการให้บริการและการบำรุงรักษานานความสะดวกสบาย
ด้านบนของประตูปล่อยผิวสัมผัสยางสแต็ครอยชั้นของฮาร์ดต่อต้านความต้านทาน alloy.with ปากระบายความร้อนในรอบที่ผ่านการป้อนข้อมูลกลางจากปากด้านในของประตูเพลาปล่อยสามารถฟอร์มวงรอบเพื่อให้ความร้อนและความเย็น .
เมื่อปล่อยกระบอกโรตารี่มีประตูเปิดจำหน่ายด้วยมุม 165 °

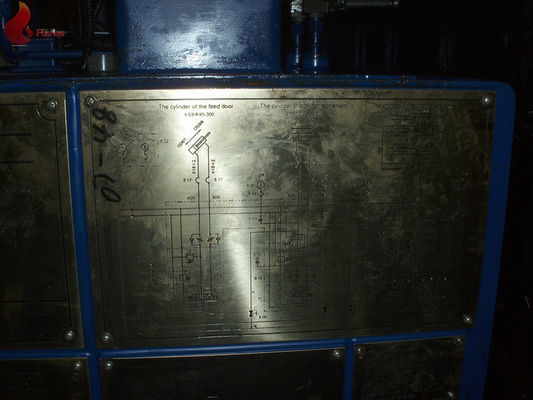

ประตูและจำหน่ายอุปกรณ์สลักจะทำงานโดยระบบไฮโดรลิคซึ่งแบ่งห่วงหลัก, ความดันระงับห่วงและคู่มือการใช้ปัญหาห่วงปั๊ม ความดันระงับห่วงคือการขับเคลื่อนด้วยสะสม ประตู Discharge ควรจะเปิดโดยอัตโนมัติในสภาพการทำงาน เมื่อสลายไฟฟ้าปั๊มไฟฟ้าไม่ทำงานปล่อยประตูเปิดผ่านปั๊มด้วยตนเองแทน
ปั๊มหลักใกล้วาล์วสัดส่วน -loop, ขดลวดแม่เหล็กไฟฟ้าวาล์วทิศทางวาล์วล้นวาล์วลดทุก adopts ผลิตภัณฑ์ที่นำเข้า
หน่วยไดรฟ์
อุปกรณ์ไดรฟ์สำหรับเครื่องผสมภายในประกอบด้วยมอเตอร์ AC กับอินเวอร์เตอร์, เกียร์, แต่งงานมีความยืดหยุ่นกลองรูปเกียร์กระปุกมีเพศสัมพันธ์อื่น ๆ ที่เต็มไปด้วยประเภทฟันยาก ทุกเกียร์ขับเคลื่อนและเกียร์อัตราส่วนความเร็วจะใส่ในกระปุก แต่ก็มีการหล่อลื่นระบบกรองรอบตัวเองระบายความร้อนที่มีการไหล, ความดัน, และอุปกรณ์เตือนการตรวจสอบอุณหภูมิ ลดความมีอายุการใช้งานที่ยาวนานและเสียงรบกวนต่ำ
หม้อแปลงไฟฟ้าแรงสูงได้รับการยกเว้นในข้อเสนอ
ระบบหล่อลื่น
ผสมภายในได้แยกครบกำหนดระบบหล่อลื่นอัตโนมัติซึ่งมีสองปั้มน้ำมันสำหรับน้ำมันหล่อลื่นจัดหาน้ำมันสูงสุดจัดหา 63MPa ความดัน
กล่องน้ำมันของปั๊มเป็นอุปกรณ์ที่มีขึ้น / ลงเครื่องวัดระดับยาง
ท่อน้ำมันมีการติดตั้งวาล์วขดลวดแม่เหล็กไฟฟ้าผ่านการขึ้น / ลงเครื่องวัดระดับยางควบคุมการจ่ายน้ำมันอัตโนมัติ สองปั๊มมีการเตือนภัยในระดับต่ำ
ระบบหล่อลื่นสามารถแบ่งออกไปยังส่วนต่อไปนี้:
ปั้มน้ำมันการประมวลผลอย่างต่อเนื่องอุปทานน้ำมันสำหรับแหวนที่สวมใส่แบบคงที่และแบบไดนามิกที่ตั้งอยู่ในพื้นที่แมวน้ำโรเตอร์
การประมวลผลน้ำมันอุปทานปั้มน้ำมันสำหรับช่องว่างในพื้นที่วงซีลโรเตอร์กับปริมาณน้ำมันที่ให้มาปรับโดยมิตซูบิชิความถี่แปลงควบคุมความเร็ว อุปทานน้ำมันจะหยุดเมื่อไม่ใช่ภาระ
วัดอุณหภูมิ
การวัดอุณหภูมิที่เชื่อถือได้ของยางที่สามารถได้ผ่านเซ็นเซอร์ thermocouple ป้องกันต้านทานคงที่ด้านบนของประตูหล่น ,.
12 คะแนนสำหรับการทดสอบเครื่องแบริ่งอุณหภูมิลาดตระเวนหลัก 2 แบริ่งมอเตอร์หลัก 4 สำหรับแบริ่งเครื่องหลัก 4 สำหรับการสวมใส่แหวน 2 เพลาเกียร์
7. บริการ:
บริการ Pre-Sale
นำเสนอบริการให้คำปรึกษาทางด้านเทคโนโลยีที่สมบูรณ์แบบให้กับลูกค้าเพื่อให้ลูกค้าทราบข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์และการพัฒนาของอุตสาหกรรม เราให้ข้อเสนอที่เหมาะสมสำหรับลูกค้าตามการร้องขอของผลิตภัณฑ์, สภาพอากาศและสภาพแวดล้อมของโรงงาน ฯลฯ สำหรับลูกค้าที่ไม่มีประสบการณ์หรือไม่ทราบว่าอุปกรณ์ที่เราสามารถให้คำปรึกษาเทคโนโลยีและการตลาดมีแนวโน้มและแนะนำอุปกรณ์ที่มีคุณภาพสูงสูตรเทคนิคและรูปแบบการวางผังโรงงานทั้งหมด
การผลิตและการส่งมอบ
ให้ติดตามความคืบหน้าการผลิต เราเป็นประจำจะส่งจดหมายไปแจ้งให้ลูกค้าของกระบวนการของอุปกรณ์เพื่อให้ลูกค้าสามารถมั่นใจได้ และลูกค้ายังสามารถให้ความคิดเห็นที่มีคุณค่าให้กับอุปกรณ์ เมื่อเครื่องเป็นที่เรียบร้อยแล้วเราจะเชิญลูกค้าในการตรวจสอบและการแก้ปัญหา หลังจากการจัดส่งเราจะแจ้งให้ลูกค้าของเงื่อนไขการขนส่งและเวลาเพื่อให้ลูกค้าที่สามารถได้รับการพร้อม
การติดตั้งและการแก้จุดบกพร่อง
เพื่อที่จะขจัดปัญหาการแก้จุดบกพร่องที่เราสามารถส่งเจ้าหน้าที่ด้านเทคนิคสำหรับการติดตั้งและแก้จุดบกพร่อง เมื่อใดก็ตามที่อุปกรณ์มีปัญหาเราสามารถให้บริการโซลูชั่นภายใน 24 ชั่วโมงหลังจากได้รับการแจ้งเตือนของลูกค้า ถ้าจำเป็นเราจะส่งวิศวกรหรือให้ตัวแทนท้องถิ่นไปที่เกิดเหตุในการแก้ปัญหา
บริการหลังการขาย
ระยะเวลาการรับประกันอุปกรณ์: เครื่องเป็นเวลาหนึ่งปีเครื่องใช้ไฟฟ้าเป็นเวลาหกเดือน ในระยะเวลาการรับประกันที่เราให้การสนับสนุนด้านเทคนิคฟรีและอุปกรณ์เสริม หลังจากระยะเวลาการรับประกันนี้เรายังให้การสนับสนุนด้านเทคนิคฟรีและราคาต่ำสุดของชิ้นส่วนอะไหล่
8. เลือก
ผสมภายในที่มี intermeshing โรเตอร์สามารถใช้สำหรับการ plasticizing ผสมและครั้งสุดท้ายเรซินผสมยางพลาสติกและวัสดุอื่น ๆ สำหรับผลิตภัณฑ์ยางแข็ง, ซีล, แม่พิมพ์, พีวีซีเช่นเดียวกับวัสดุสำหรับผลิตภัณฑ์พลาสติกต่างๆ มันเหมาะอย่างยิ่งสำหรับการผสมส่วนผสมของยางและพลาสติก, ยางและ fiberfill สั้นและ plasticizing ผสมและครั้งสุดท้ายผสมส่วนประกอบของยางที่มีความละเอียดอ่อนร้อน
9. เงื่อนไขทางการค้า
1. การชำระเงิน: 30% โดย T / T การชำระเงินล่วงหน้าสมดุล (70%) โดย T / T ก่อนที่จะส่ง
2. ระยะเวลาการผลิต: 60 วันหลังจากได้รับการชำระเงินล่วงหน้า
3. การขนส่ง: ตู้คอนเทนเนอร์, แพคเกจง่าย (PE ฟิล์มถาด)
4.Warranty ช่วงเวลา: จากวันที่มีการใช้งานของตัวเครื่องในโรงงานของผู้ซื้อที่:
(1) ชิ้นส่วนเครื่องจักรกล: 12 เดือน
(2) ชิ้นส่วนไฟฟ้า: 6 เดือน
5. การติดตั้งและการว่าจ้าง
(1) การว่าจ้างจะได้รับการทำก่อนที่จะส่ง
(2) ในต่างประเทศการว่าจ้างและค่าใช้จ่าย
หนึ่งหรือสองช่างเทคนิคจะถูกส่งไปยังผู้ซื้อเพื่อเป็นแนวทางในการติดตั้งและการว่าจ้างของอุปกรณ์ในกรณีการร้องขอของลูกค้า
ลูกค้าต้องเข้าทำสัญญาค่าใช้จ่ายของช่างเทคนิคของเรา
(1) ตั๋วไปกลับเครื่องบิน
(2) ค่าใช้จ่ายในการขนส่ง, ที่พักและการสื่อสาร
(3) ค่าเผื่อช่างเป็น USD 80 ต่อวันสำหรับคนคนหนึ่ง
(4) ล่ามเป็นสิ่งจำเป็น
6. Spare Parts:
ชิ้นส่วนอะไหล่สำหรับหนึ่งปีที่มีความจำเป็นสำหรับลูกค้าและเราขอแนะนำว่าลูกค้าควรจะซื้อชิ้นส่วนอะไหล่ (รายการฟิตติ้งจะได้รับ.)
7. คู่มือภาษาอังกฤษ, การวาดภาพและอุปมาฐานรากภาพวาดที่มีให้
