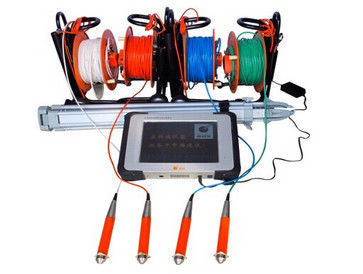

3D Tomograph の crosshole 音波の記録方法山の完全性のテスター

導入

3D イメージ投射超音波山の完全性のテスターは 1 つの高度だけの多横断面 2 次元の検出を終えて有能で同期的に交差穴の等しの高さおよび両側のある等しくなの高さの十字を終え、断面断層レントゲン写真撮影の分析（CT）、実時間ディスプレイ多テスト断面健全な変数二次元のクロマトグラムをし、全山の質（小型であることおよび欠陥） 3D 等しの高さのイメージ投射、グラフィカル ディスプレイの全山の小型であることの配分は、試験結果で直接山の leakiness の欠陥の規模を下げます非常にテスト正確さ、テスト効率改善される anaphase の分析の難しさを、定めます。 オートメーションを統合するこのモデルは高度工学試験装置、intelligentize、想像です。

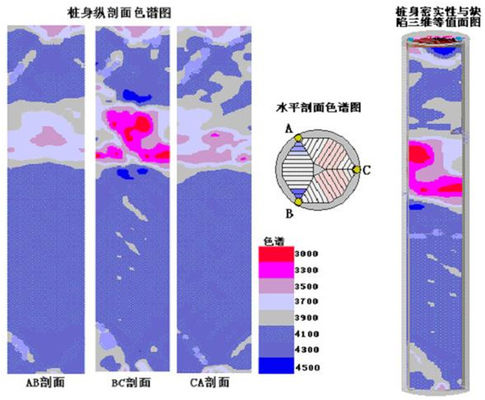

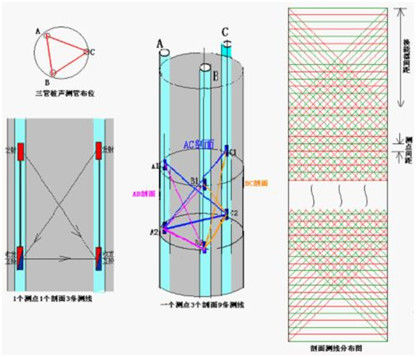

2つ以上単一の穴の倍の（もっと）トランスデューサー アセンブリを作る各々の放射状のトランスデューサーのケーブルの端の放射状のトランスデューサーを接続して下さい。 同調した持ち上がるプロセス、テスト・ポイントとして固定間隔は各セクション（横および十字テスト）で、あらゆるテスト・ポイント SYNC 3 ラインをテストします、3 音波テスト高度のテスト・ポイントの管状の山の終わり 3 テスト セクション 9lines テストします。 二次元セクション健全な速度のマトリックスを交差穴の断層レントゲン写真撮影（ct）によって得て下さい、テスト セクション健全な速度のクロマトグラムを引出して下さい。 青い部分は正常、多くよりよく意味しますです; 赤い部分は異常、多く意味しますより悪い意味します。 最後に従って山の小型であることを定めるために山の同輩に音波の速度の平面を 3D ステレオ イメージ投射第 2 セクション健全な速度のマトリックスによって、し、配分の状態を逃走します。 3D 断層レントゲン写真撮影の技術は大口径の山をテストするときショーに優先順位より十分に利益を与えます。

技術仕様

健全な時間の測定範囲: 0.1~25600ms

相対誤差 e を測定する健全な時間: 標準的なテスト サンプル: e_{r1≤±1.0% は}、音波の速度を乾燥します: e_r2≤±0.5%

受信システムの周波数応答: 10~350khz

感受性の受け入れ: ≤30mv

広さの測定範囲: 0~144db

脈拍の電圧を送信して下さい: 250,500,1000v

トランスデューサーの同調の間違い: ≤0.5%、 <10cm within="" 100m="">

トランスデューサーの高度の間違い: ≤0.5%、 <10cm within="" 100m="">

テスト・ポイントの間隔: 選択可能な 5-50cm

イメージの経度の決断: マトリックスの行送り普通 10-20cm によって定められる

イメージの水平解像度: マトリックスのコラム間隔によって定められる、普通 10-20cm

電源: AC か DC の 6hrs 連続的な働くことのための充電電池
